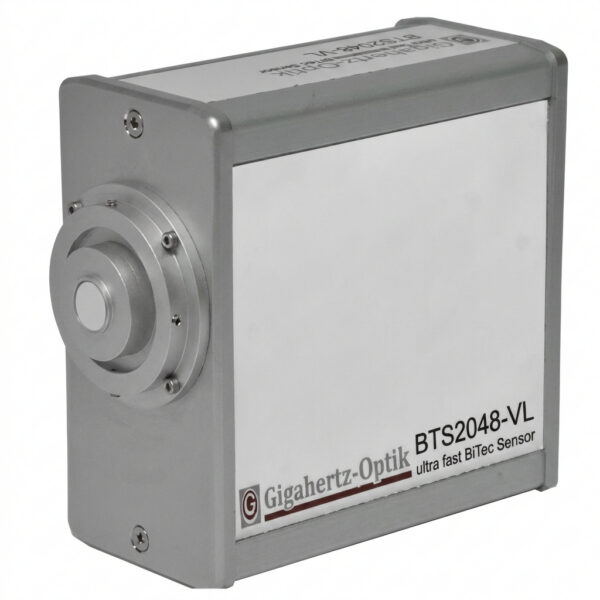

Gigahertz-Optik BTS2048

BTS2048-VL on laadukas kevyt mittari, jonka tiivis rakenne ja kehittyneet optiset, elektroniset ja mekaaniset liitännät tekevät siitä sopivan juuri monimutkaisiin teollisiin ja tieteellisiin mittaustehtäviin.

Päämiehen tuotesivu
Pyydä tarjous tuotteesta Kysy tuotteesta
Tuotetunnus (SKU): MIT-76 Osasto: Avainsanat tuotteelle , , , , , , Tuotemerkki:

BTS2048 giga bts2048-vl 00

BTS2048-VL on laadukas kevyt mittari, jonka tiivis rakenne ja kehittyneet optiset, elektroniset ja mekaaniset liitännät tekevät siitä sopivan juuri monimutkaisiin teollisiin ja tieteellisiin mittaustehtäviin.

BITEC-valosensorilla huippumittauksia Yksi erinomaisista ominaisuuksista tässä kannettavassa valomittarissa on sen BITEC-valosensori. Tässä yhdistyy tyypilliset piivalodiodin ominaisuudet kohinattomaan CMOS diodiryhmään. BITEC-valosensori takaa äärimmäisen tarkat fotometriset ja spektriradiometriset mittausarvot laajalla aaltoalueella molempien diodityyppien mittaussignaalien keskinäisen virhekorjauksen ansiosta.

Laadukas back-thinned CCD-siru

Diodirivi käsittää 2048 pikseliä ja toimii 280 – 1050nm spektriaalloilla. Siinä on 2 nm optinen kaistanleveys ja pikseliresoluutiota 0,4 nm / pikseli. Tällä tekniikalla, tämä CCD-siru on huomattavasti herkempi kuin tavanomaiset edestä valaistut CCD-sirut

Flash spektrin radiometri LED binning

Toinen sen ominaisuuksista on back-thinned CMOS-sensorilla varustettu elektroninen suljin. Tämä tekee vilkkuvan valon mittaamisen mahdolliseksi. Yhdessä monipuolisen laukaisuajoitussäädön, välillä 2μs -4000ms, tehokkaan mikro-prosessorin ja erittäin nopea LAN-liitännän (7ms täysi tiedosto), BTS2048-VL täyttää LED- sekä vilkkuvan valolähteen mittausvaatimukset.

giga bts2048-vl art05 giga bts2048-vl art06

Tarkkaa spektriradiometriaa

CCD-sensorin koko alueeen hyödyntämiseksi voidaan käyttää suodatinkiekkoa, joka sijaitsee optisen säteen tiellä ja etäohjata sitä (auki, kiinni, OD1 ja OD2). Tämä lisää CCD-kennon mittausaluetta ja offset-korjauksen kanssa varmistaa eri voimakkuksisten valolähteiden tarkan mittaamisen.

Diffusori-ikkuna valokuidun sijaan

BTS2048-VL:ssä käytetään valon sisääntulossa diffuusori-ikkunaa, kosinikorjattulla näkymällä. Se, että valokuitua ei ole käytetty parantaa valoherkkyyttä ja kalibroinnin vakautta vähentäen mittausepävarmuustekijöitä. F2-määrityksen, alle 3% virhe, tekee mahdolliseksi käyttää BTS2048-VL:ää suoraan absoluuttiseen valomittaukseen fotometrisillä, kolorimetrisillä ja radiometrisillä mitta-asteikoilla.

  • Valaistusvoimakkuus (lx)
  • Valovoima (cd)
  • Värilämpötila
  • Värintoistoindeksi
  • Värin koordinaatit
  • Irradianssi (W / m²)
  • Spektrin irradianssi (W / m² nm)
  • Säteily intensiteetti (W / sr)
  • Spektrin säteilyintensiteetin (W / sr nm)

Valovirran mittausgiga bts2048-vl art02

Integroivien pallojen kanssa, BTS2048-VL on optimaalinen valovirran, spektrisäteilyenergiavuon ja värin mittaamiseen
Diffusori-ikkuna voidaan säätää niin että saadaan puolipallon (2Π) muotoinen tasainen näkymä. Tämä täyttää yhden pallovalomittauksen olennaisista vaatimuksista LM79 sekä muita ao. määrityksiä

Gigahertsin-Optik valmistaa monenlaisia integroivia palloja sekä muita tarpeellisia tarvikkeita kuten kalibrointistandardeja.
Mitaten Finland toimittaa näitä kaikkia.

Valovoiman jakaumamittaus

Goniometrejä käytetään mittaamaan lamppujen ja muiden valaisimien valovoiman jakaumaa. BTS2048-VL lyhentää koko goniometriseen mittaukseen kuluvaa aikaa:

  • Nopea, fotometrinen standari-valodiodi, lyhyt mittausaika, laaja mittausalue.
  • Aktiivinen spektrimittausarvojen korjaus.
  • Nopea, spektrimittaus, optimoitu optiikka ja laadukas diodiryhmä.
  • Synkronoitu mittaus, diodiryhmän elektronisella aukolla ja laukaisutoiminolla
  • Ethernet ja USB2.0 liitännät nopeaan tiedonsiirtoon

giga bts2048-vl art09 giga bts2048-vl art10

2D ja 3D mittaukset valojakumasta

Gigahertsin-Optik valmistaa ja Mitaten Finland toimittaa goniometrien eri malleja.

Huippunopeat rajapinnatgiga bts2048-vl art01

BTS2048-VL ohjataan joko USB2.0, ethernet, RS232 tai RS485 porttien kautta. Mitä tulee tiedonsiirtonopeuteen, Ethernet-portti on parempi kuin USB2.0-liitäntä. Lisäksi datasiirron hallinta tapahtuu mittalaitteen puolella. Tätä varten on itsenäinen tehokas mikroprosessori.

Ohjelmiston joustava rakenne

BTS2048-VL toimitus sisältää on S-BTS2048 -ohjelmiston. Se antaa joustavan alustan, joka voidaan yksilöllisesti konfiguroida. Tämä merkitsee mahdollisuutta, josta valita tarpeeseen sopiva graafinen ja numeerinen pohja:

  • Vapaasti määriteltävissä numeronäytöt normaali desimaali tai tieteellinen muoto.
  • Zoomaus.
  • Numeerinen näyttö, radio-, foto-,kolorimetriset, Ra – R15 värintoistoindeksi, spektri ja muut mittasuureet.
  • Mittausprotokolla valitun mittausparametrin mukaan.
  • CIE 1931 kromaattisuuskaaviosta. Zoom-toiminto.
  • CIE 1976 kromaattisuuskaaviosta. Zoom-toiminto.
  • Spektri. Zoom-toiminto.
  • Dataloggeri. Zoom-toiminto jne.

giga bts2048-vl art03 giga bts2048-vl art04 giga bts2048-vl art07

Jäljitettävät kalibrointi

BTS2048-VL:n kalibrointi, lisälaitteet mukaan lukien, suoritetaan Gigahertsin-Optik kalibrointilaboratoriossa, optiset mittasuureet vastaavat kansallisten ja kansainvälisten kalibrointistandardeja.

Tekniset tiedot englanniksi

Pyydä tarjous tai lisätietoja Tämä sähköpostiosoite on suojattu spamboteilta. Tarvitset JavaScript-tuen nähdäksesi sen.

Tekniset tiedot

Valaistusvoimakkuus (lx) Valovoima (cd) Värilämpötila Värintoistoindeksi Värin koordinaatit Irradianssi (W / m²) Spektrin irradianssi (W / m² nm) Säteily intensiteetti (W / sr) Spektrin säteilyintensiteetin (W / sr nm) Nopea, fotometrinen standari-valodiodi, lyhyt mittausaika, laaja mittausalue. Aktiivinen spektrimittausarvojen korjaus. Nopea, spektrimittaus, optimoitu optiikka ja laadukas diodiryhmä.
