Gigahertz-Optik P-9710, monitoiminen valomittari

Optometrit ovat monikäyttöisiä kevyitä mittareita. Laitteen sensori määrittää fotometrisen tai radiometrisen mittasuureen sekä spektrialueen Gigahertz-Optik tarjoaa Mitaten Finland:in kautta laajan valikoiman sensoreita eri mittaustarpeisiin.

Päämiehen tuotesivu
Pyydä tarjous tuotteesta Kysy tuotteesta
Tuotetunnus (SKU): MIT-72 Osasto: Avainsanat tuotteelle , Tuotemerkki:

P-9710-1 giga P-9710-1 art00

P-9710-1, on monitoimivalomittari vaativiin fotometrisiin mittauksiin

Optometrit

Optometrit ovat monikäyttöisiä kevyitä mittareita. Laitteen sensori määrittää fotometrisen tai radiometrisen mittasuureen sekä spektrialueen Gigahertz-Optik tarjoaa Mitaten Finland:in kautta laajan valikoiman sensoreita eri mittaustarpeisiin.

Optometrin signaalivahvistin mukautuu tarvittavaan vastaavuus-, voimakkuus- ja optisen säteilytasoon valittuun sensoriin

Laitteen kanssa käytettävän sensoripään kalibrointitiedot tallennetaan liitettäessä laitteen muistiin.

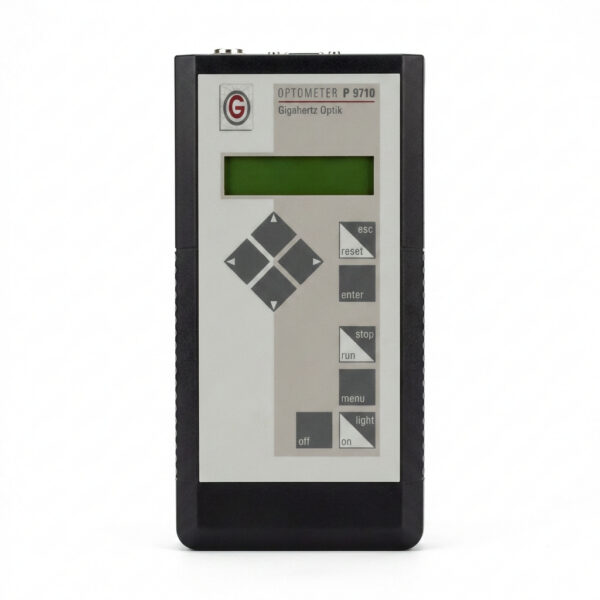

P-9710-1 optometri

P-9710-1 optometri on laadukas laite liikkuvaan käyttöön. Sen signaalin vahvistimen virran vaihtelut yltävät jopa 2mA:iin. Kohinan ollessa niinkin alhainen kuin 0.1pA.
Laitteessa on kahdeksan aluetta, jotka voidaan valita manuaalisesti tai automaattisesti vastaamaan signaalitasoa.

100μs integraatioaika

P-9710-1:lle luonteenomaista on lyhyt integrointiaika, tulosignaalin vaihtelu vain noin 100μs. Useiden mittausten keskiarvolaskennalla vähennetään kohinan aiheuttamaa virhettä.
100μs integrointiajan puitteissa voidaan suorittaa myös monia muita mittaustoimintoja:

  • CW-moodissa on säädettävä integhointiaika
  • CW mittaus, häiriön kanssa (huipusta huippuun)
  • Peak arvon määrittäminen
  • Lyhyiden valopulssien, pulssienergian mittaukset
  • Annosmittaus = Dose
  • Nopea ja iso muisti jopa 12000 mittauksen arvot

Kevyet sensoripäät, kalibrointitiedot pistokkeen kanssa

Kun ilmaisimen pää kiinnitetään kalibrointitiedot siirtyvät P-9710-1:een, näin kalibrointitiedot sekä laitteen asetukset ovat automaattisesti käytössä.
Tällä tavoin sensoripään vaihdosta aiheutavat virheet ovat periaatteessa poissuljetut.

RS232-liitäntä

P-9710-1 voidaan kytkeä tietokoneeseen RS232-portin avulla

Kahdeksantoista eri mittausmoodia

P-9710-1:ssä on kahdeksantoista eri mittaustapaa, jotka voidaan helposti valita käyttämällä valikkoa.

Mittausmoodi
Toiminto
CW jatkuva
mittaus halutulla aikajaksolla
CW Maksimi
mitattu arvo ja suurin mitattu arvo
CW Minimi
mitattu arvo ja pienin mitattu arvo
Peak Maksimi
moduloidun säteilyn CW-keskimääräinen arvo ja suurin huippuarvo. 100μs:n mittausvälillä
Peak Minimi
moduloidun säteilyn CW-keskimääräinen arvo ja pienin huippuarvo. 100μs:n mittausvälillä
Peak to Peak
todellinen moduloidun säteilyn CW-keskimääräinen arvo ja huipusta huippuun arvo. 100μs mittausvälillä.
I
näytettävä mittaus arvo lasketaan valaistuksen tai säteilyarvo suhteessa valolähteen ja ilmaisimen väliseen etäisyyteen. Mittausetäisyys asetetaan SETUP-valikossa.
I teho (SC)
vilkkuvan valon teho, Schmidt-Clausen-menetelmä. Aikavakio, C on astettu SETUP-valikossa.
I teho (BR)
vilkkuvan valon teho, Blondel-Rey-menetelmä. Valon aaltopituus astetaan SETUP-valikossa.
Pulse energy
lyhyen valopulssin energiamittaus. Säädettävä integraatioaika. Lukema vastaa sensorin radiometrisiä ja fotometrisiä mittasuureiden.
Relative (%)
suhde prosentteina perustuu viitearvon
Relative (Log)
dB ja dBm vaimennussuhde, perustuu viitearvon
Relative (Fact.)
kerroinsuhde, perustuu viitearvon.
Hold
lukitse arvot näyttöön / jatka mittaamista
CW Level check
CW mittausarvon tarkistusvertailu aiemmin määriteltyjen vähimmäis- ja enimmäisraja-arvojen kanssa. Raja-arvopoikkeamanäyttö . Yhdessä lisävaruste P-9710-Z03-relekortin kanssa.
Dose (C)
mittausaikavälin mittausarvojen integrointi asetetun integraatioajan kanssa. Näyttö sensorin radiometristen ja fotometristen mittasuureiden mukaan.
Logger (x)
Tallentaa jopa 12288 mittausarvot.Mittaustulokset kirjataan asetetun kellotuksen mukaisesti.
Remote RS232
yhteys tietohallintavälineeseen

Tekniset tiedot englanniksi

Pyydä tarjous tai lisätietoja Tämä sähköpostiosoite on suojattu spamboteilta. Tarvitset JavaScript-tuen nähdäksesi sen.

Tekniset tiedot

CW-moodissa on säädettävä integhointiaika CW mittaus, häiriön kanssa (huipusta huippuun) Peak arvon määrittäminen Lyhyiden valopulssien, pulssienergian mittaukset Annosmittaus = Dose Nopea ja iso muisti jopa 12000 mittauksen arvot
