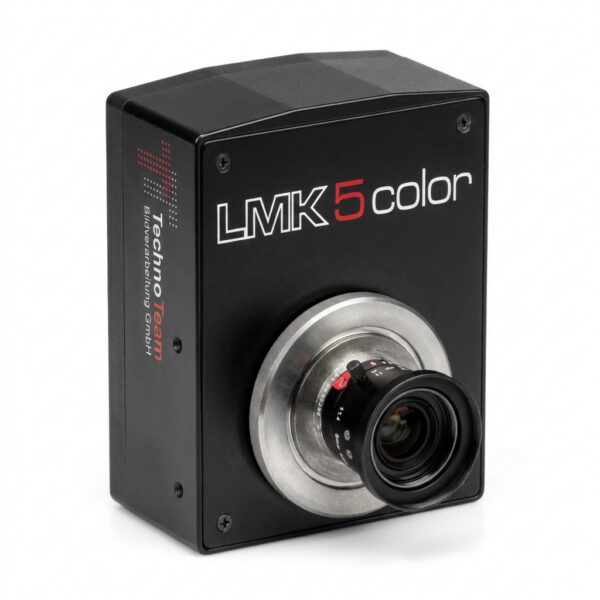

Technoteam LMK 5 kuvantava luminanssimittaus

LMK 5, koko LMK-perheen keskipiste, on varustettu lasisuodattimella – erityisesti laskettu ja valmistettu kullekin CCD-kennolle. Jokaisessa kamerassa on oma täysuodatin, erityisesti laskettu ja valmistettu tämän CCD- matriisille se takaa kuvan laadukkaan V(λ) mukauttamisen luminanssimittaukessa.

Päämiehen tuotesivu
Pyydä tarjous tuotteesta Kysy tuotteesta
Tuotetunnus (SKU): MIT-126 Osasto: Avainsanat tuotteelle , , , Tuotemerkki:

LMK 5techno LMK5 art00

LMK 5, koko LMK-perheen keskipiste, on varustettu lasisuodattimella – erityisesti laskettu ja valmistettu kullekin CCD-kennolle. Jokaisessa kamerassa on oma täysuodatin, erityisesti laskettu ja valmistettu tämän CCD- matriisille se takaa kuvan laadukkaan V(λ) mukauttamisen luminanssimittaukessa.

Tekniset tiedot:

Sensori:
 CCD – sensori matriisijärjestelmä

Standard resoluutio:
1380 x 1030 pikseliä, Sony-CCD [ICX 285 AL (2/3″); 14 Bit digitaalinen, progressiivinen]

Korkea resoluutio:
 2448 x 2050 pikseliä, Sony-CCD [ICX 655 AL (2/3″); 14 Bit digitaalinen, progressiivinen]

Mittausaika:
 alkaen 1 sek. jopa 15 sekuntiin. riippuen luminanssitasosta, mukautettuna linssiin ja valotukseen / integraatioaikaan

Dynaaminen alue:
 [1: 10000000 (~ 140 dB)]

Data-liitäntä:
 Gigabit Ethernet-liitäntä (GigE®)

Spektrivastaavuus:
 täysikokoinen lasisuodatin sovitettuna V(λ)-funktio luminanssin mittaamiseen.

Metroloogiset tiedot:
 V (λ) [f’1 <3,5% 1]

Mittaussuure:
Luminanssi: L (cd / m²)

Mittausaika (integraatio aika)
100 us … 15 s

Tarkkuus luokitus riippuen objektiivin (aukon numero = F), i. e .:
1ms … n. 7500 cd / m² ja 3 s … n. 2,5 cd / m² (F = min.)
1ms … n. 60000 cd / m² ja 3 s … n. 20 cd / m² (F = max.)

Kalibrointivirhe2
 peruslinssillä ∆L [<2%]
tarkentavalla linssillä ∆L [<2,5%]

Toistettavuus:
 ∆L [<0,1%]

Mittaustarkkuus:
 ∆L [<3% (vakio valaiseva)]

Yhdenmukaisuus:
 ∆L [<2%]

Edut:
 Valoisien ja valaistujen kohteiden tutkiminen ja analysointi on helppoa kuvan yhteyteen liitettyn luminanssijakauma-arvojen ansiosta.

Tiedot:
 Kuvien mitatut luminanssijakaumat L (x, y)
Lasketut valaistustekniset parametrit kuten valaistusvoimakkuuden jakauma E (x, y) ja valovoiman jakauma I (x,y)
Tiedot voidaan hyödyntää Excel®-, ATLAB®- ja LabVIEW®-ohjelmissa

Kalibrointi:
1 Mittaukset ovat DIN 5032 osan 6 / CIE Pub. 69 mukaisia
2 Kalibrointi on tehty DIN 5032 osan 6 mukaisesti käyttäen Physical-Technical Federal Institute-luminanssistandardia
3 Mittaus on suoritettu käyttäen vakiovalkoista LED-valonlähdettä, L = 100cd/ m². Keskiarvona 100 Pikseliä

Pyydä tarjous ja / tai lisätietoja Tämä sähköpostiosoite on suojattu spamboteilta. Tarvitset JavaScript-tuen nähdäksesi sen.
